XY-1-1型轻便型液压勘探钻机（100米）

发布时间：2023-03-20 17:22　浏览次数：1610次

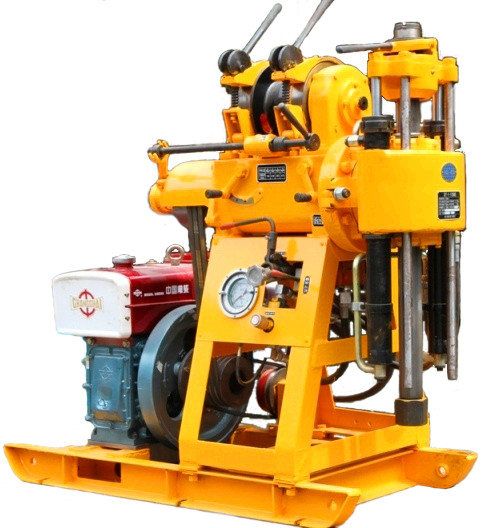

XY-1-1型轻便型液压勘探钻机（100米）

钻机根据用途既可以取土样、岩芯样，也可以不取芯钻孔（钻孔灌浆、水井等）,或者进行重型动力触探和标贯试验（SPT）、冲击提取不扰动土土壤取样原状土或者沙土取样。是一种多用途液压轻便型钻机。

1.前言

XY-1-1型钻机是一种具有油压给进的轻便钻机。
1.1.钻机适用范围：
1.1.1.本钻机适用于普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等钻进工程。
1.1.2.可根据地层的不同选用合金，钢砂及钢粒等钻头进行钻进。
1.1.3.可钻2—9级的砂质粘土及基岩层等。
1.1.4.额定钻孔深度100m，最深不得超过120m。额定开孔直径为110mm，最大开孔直径允许为130mm，终孔直径为60-75mm，钻进深度根据地层情况而定。
1.2.钻机特点
1.2.1.具有油压自动给进机构，提高钻进效率，减轻工人体力劳动。
1.2.2.采用球卡夹持机构代替卡盘，可实行不停机倒杆，操作方便，安全可靠。
1.2.3. 配有孔底压力计指示压力，便于掌握孔内情况。
1.2.4. 手柄集中，操作方便。
1.2.5. 重量轻，分解性强，便于搬迁，适合于平原或山区工作。
2.技术规格
2.1.基本参数
钻进深度:100m，开孔直径:110mm，终孔直径: 60-75mm，钻杆直径: 42mm，钻孔倾角:90°～75°，钻机外形尺寸(L*B*H):1400*1030*1440，钻机重量（动力机除外）:390kg
2.2.回转器
立轴转速（三档）: 142、285、570r/min，立轴行程 : 450mm，立轴空载向上最大移动速度 :  3m/min，立轴最大给进力:15KN，立轴最大起重力 :25KN，立轴最大输出转矩 :  0.5KN.m
2.3.卷扬机
最大提长能力（单绳）:10KN，卷筒转速 : 55、110、220r/min，卷筒圆线速度（二层）:0.42、0.84、1.68m/s，卷筒直径 : 145mm，钢丝绳直径 : 9.3mm，钢丝绳容重:27m，抱闸直径: 230mm，闸带宽度 : 50mm
2.4油泵
齿轮泵型号: YBC-20/125，额定压力:16Mpa，流量:20ml/r，额定转速:1500r/min
2.5.动力机
柴油机型号 :ZS1100型(常柴)，额定功率:12.1KW，额定转速:2200r/min
电动机型号: Y132M-4型，额定功率: 7.5KW，额定转速 : 1440  r/min

特别说明：

1、钻机标配柴油机，也可以装配电动机，购买时请说明。
2、钻机可以选择装配底盘及钻塔：T-SJ-3型三脚架钻塔、T2-SJ-3型两轮拖挂三脚架钻塔、T2-SJ-4型可拆卸两轮底盘及人字形钻塔、T4-SJ-4型四轮拖挂底座及人字形钻塔、LP-4T-01-B(A)型履带底盘及人字形钻塔、LP-4T-02-STRZT型履带底盘及人字形全液压起落钻塔、LP-4T-02-B-SST型履带底盘及全液压伸缩式钻塔、LP-4T-02-B-STZDT型履带底盘及折叠式液压钻塔等多种钻机底盘及钻塔，也可以根据用户需求定制。

泥浆泵选配：可以加装BW160A单杠泥浆泵与钻机共用柴油机也可以配置BW160A泥浆泵装配常柴180柴油机形成独立泥浆泵。
