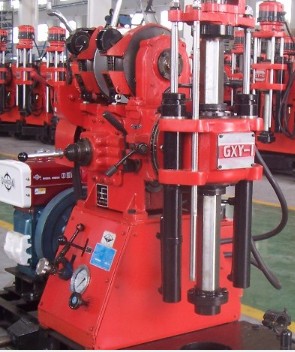

GXY-1 型勘探岩芯钻机(150m,150钻机)、地勘钻机、地质钻机、工勘钻机、取样钻机

发布时间：2023-03-20 17:22　浏览次数：1898次
 GXY-1 型勘探岩芯钻机(150m,150钻机)、地勘钻机、地质钻机、工勘钻机、取样钻机（GXY-1C型标准型）

一、钻机用途
GXY-1型立轴式钻机适用于工程地质勘察，固体矿床的普查勘探，爆破孔及各种混凝土结构的检查孔等，根据地层的不同，可选用金刚石、硬质合金、螺旋等钻头钻进。钻机根据用途既可以取土样、岩芯样，也可以不取芯钻孔（钻孔灌浆、水井等）,或者进行重型动力触探和标贯试验（SPT）、冲击提取不扰动土土壤取样原状土或者沙土取样。是一种多用途液压轻便型钻机。

现在基本上都改为带高速的GXY-1C型标准型（也就是带高速的GXY-1型）（购买时请选择）。

二、钻机特点

1、钻机输入功率大，输出扭矩大，钻进能力强。
2、钻机输出转速范围宽，既适用于工程地质勘察，又适用于金刚石岩芯钻探。
3、钻机配有开箱式回转器，便于孔口操作。
4、具有油压给进机构，立轴上端配有球卡式夹持机构，提高钻进效率，减轻工人劳动强度。
5、钻机配有主动钻杆，可实现不停车倒杆，效率高，安全可靠。
6、钻机采用双片常闭磨擦式离合器，开闭灵活，操作调整方便。
7、钻机变速箱采用汽车变速箱式结构，单手把变速，并具有互锁机构，操作方便。
8、钻机与水泵分离，水泵、钻机单独配备动力，可以提高钻机的输出扭矩，特别在进入深孔钻进时不会因动力下降，致水泵使用发生矛盾，避免出现孔内事故。

9、钻机结构紧凑，体积小，重量轻，最大部件在100kg以内，便于解体及搬运，适用于丘陵或山区工作。

三、主要技术参数
1、钻进能力：孔径：150，76mm        孔深：50， 150 m       钻孔倾角：360°
2、钻杆直径：42 mm
3、回转器：转速：（正转）61；163；338；654r/min(GXY-1C标准型：93、253、523、1010 r/min），（反转）45 r/min，行程：500mm， 最大加压力：20 kN，最大起拔力：25 kN        立轴下端离地面最大距离：600 mm

4、卷扬机：提升速度：0.2；0.52；1.05；2.06 m/s，最大起重能力（单绳低速）：15kN
5、动力：柴油机：ZS1100,12.1KW,2200r/min；电动机：11kW,1460r/min
6、重量：约500 kg
7、外形尺寸（运输状态，长*宽*高）：1450*970*1280 mm

注:本钻机动力标准配备柴油机,也可配备电动机,需由用户订货时提出。

建议选配钻机底座及钻塔(根据需求选择一项）：1、T-SJ-3型三角架钻塔；2、T2-SJ-3型两轮拖挂三角架钻塔；3、T-SJ-4型整体底座及四角架钻塔；4、T2-SJ-4型可拆卸两轮底盘及人字形钻塔、5、T4-SJ-4型四轮拖挂底座及四角架钻塔；6、LP-4T-01-A型履带底盘及四角架钻塔；7、LP-4T-01-B型履带底盘及四角架钻塔；8、LP-4T-02--B-STRZT型履带底盘及人字形全液压起落钻塔；9、LP-4T-02-B-STZDT型履带底盘及双塔架折叠式液压钻塔；10、LP-4T-02-B-SST型履带底盘及全液压伸缩式钻塔（高度可调）；11、其它形式底盘及钻塔。备注：型号加-SG型为液压升高型履带底盘（上下卡车）。

泥浆泵选配：BW160A型（单缸）、BW200A型(双缸）。
