XY-1型勘探钻机(100m轻便型钻机、水泵一体化)、地勘钻机、地质钻机、工勘钻机、取样钻机

发布时间：2023-03-20 17:22　浏览次数：1508次

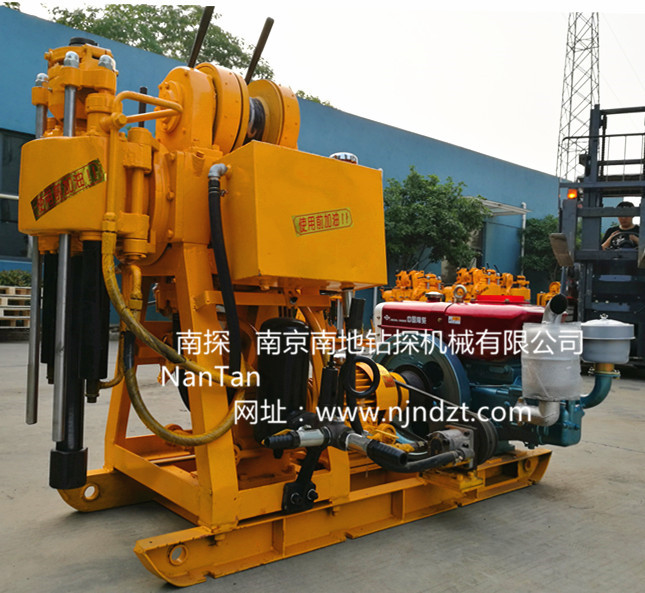

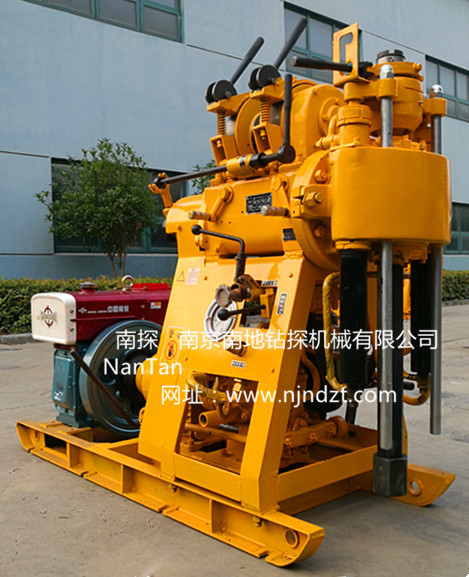

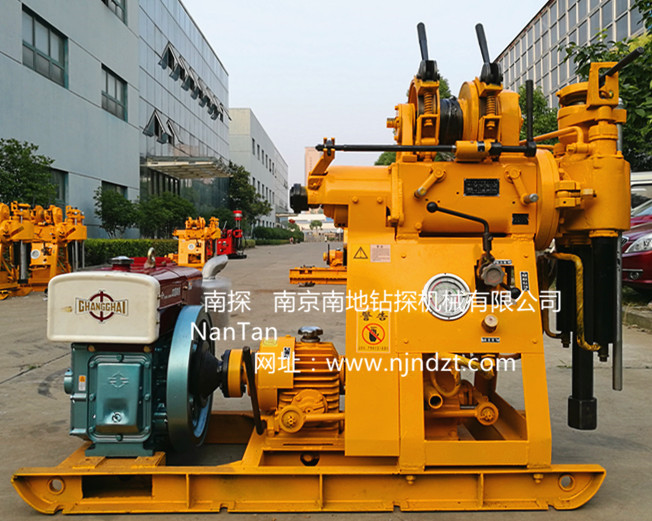

XY-1型钻机是一种具有油压给进的轻便钻机。额定钻孔深度100米,最大开孔直径允许为150mm,终孔直径为60-75mm,钻进深度根据地层情况而定。

钻机根据用途既可以取土样、岩芯样，也可以不取芯钻孔（钻孔灌浆、水井等）,或者进行重型动力触探和标贯试验（SPT）、冲击提取不扰动土土壤取样原状土或者沙土取样。是一种多用途液压轻便型钻机。

一、使用范围
1.用于普查勘探、地球物理勘探、道路及建筑勘探以及打爆破孔等钻进工程;
2.可根据地层的不同选用合金、钢砂及钢粒等钻头进行钻进；
3.可钻2-9级的砂质粘土及基岩层等。
二、主要特点
1.具有油压自动给进机构、钻进效率高。
2.采用上球卡夹持机构代替卡盘，可实行不停机倒杆。
3.手柄集中、操作方便、安全可靠。
4.结构紧凑，钻机、水泵及柴油机都安装在同一个底架上，占用场地面积小。
5.重量轻、分解性强，便于搬迁，适合于平原和山区工作。
三、主要参数：
1.技术参数：
  钻进深度(m)：100，开孔直径( mm)：75-150，终孔直径( mm)：60-75，钻杆直径( mm)：42，钻孔倾角 ：90-75°，钻机外廓尺寸(L*B*H) (mm)：1640*1030*1440
  钻机重量(不包括动力)(Kg)：500 Kg
2．回转器
  立轴转速(三档)(r/min)：142,285,570，立轴行程 (mm)：450，立轴最大给进压力(KN)：15，立轴最大起重力(KN)：25，立轴空载向上最大移动速度(m/min) ：3
3.卷扬机
最大起重量(一速单绳)(KN)：10，卷筒转速：55、110、220r/min，卷筒直径：145mm，卷筒圆周线速度：0.42 0.84 1.68m/s，钢丝绳直径：9.3mm，抱闸直径：230mm，闸带宽度：50mm

4.水泵

类型：卧式单缸双作用，最大排量(L/min)：配电动机：77，配柴油机：95，最大压力(MPa)：1.2，工作压力(MPa)：0.7，缸套直径：80mm，活塞行程：100mm

5．油泵

类型：齿轮泵，型号：YBC-20/125，额定压力：16MP，排量：20ml/r，额定转速：1500r/min

6.动力机
  柴油机 ：ZS1100，额定功率(KW)：12.1,额定转速 (r/min)：2200

  电动机 ：Y132M-4,额定功率 ( KW)：7.5,额定转速 (r/min)：1440
特别说明：
1、钻机标配柴油机，也可以装配电动机，购买时请说明。

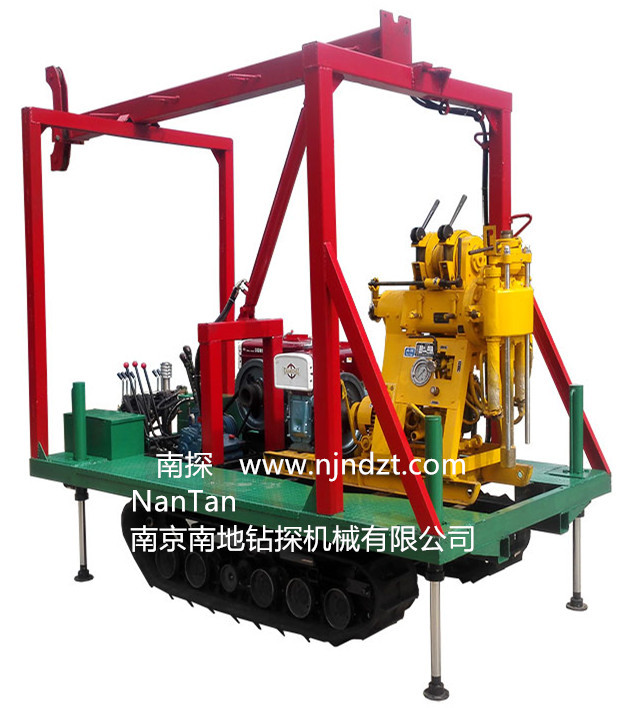

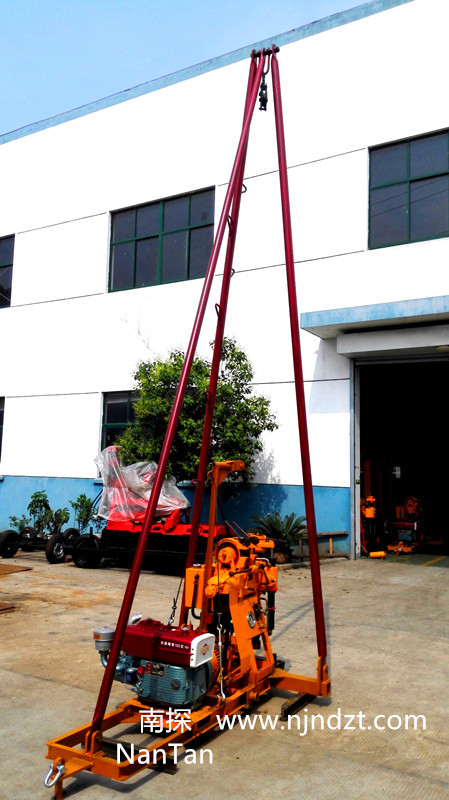

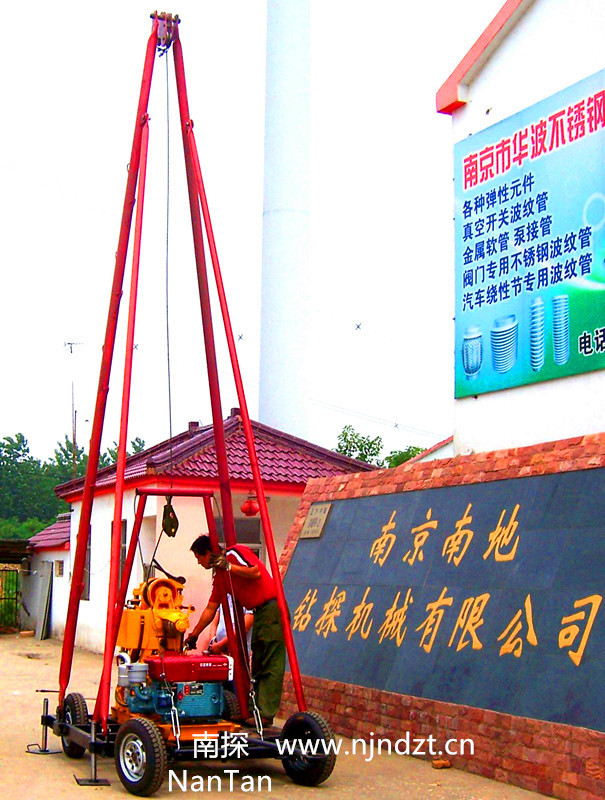

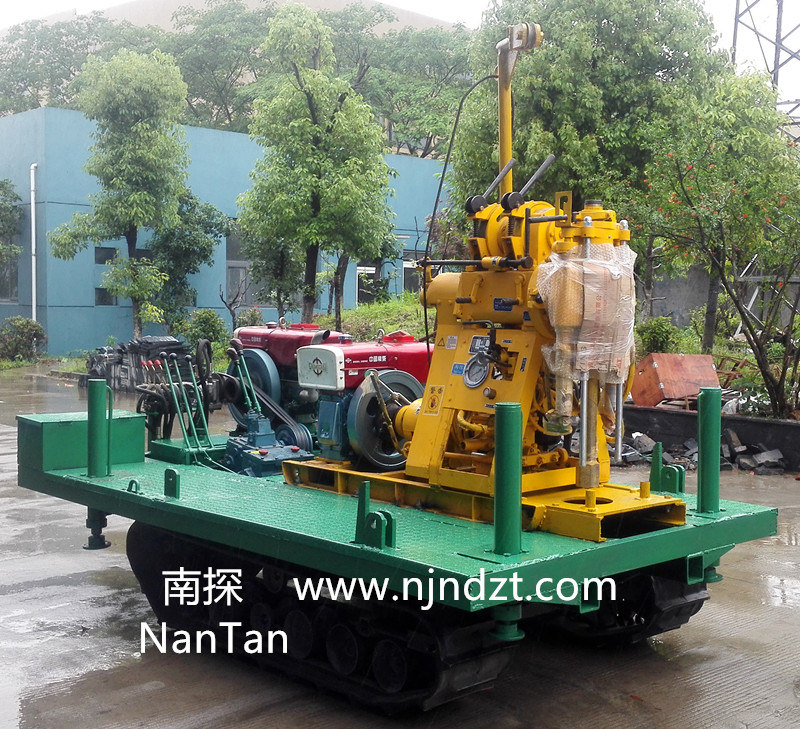

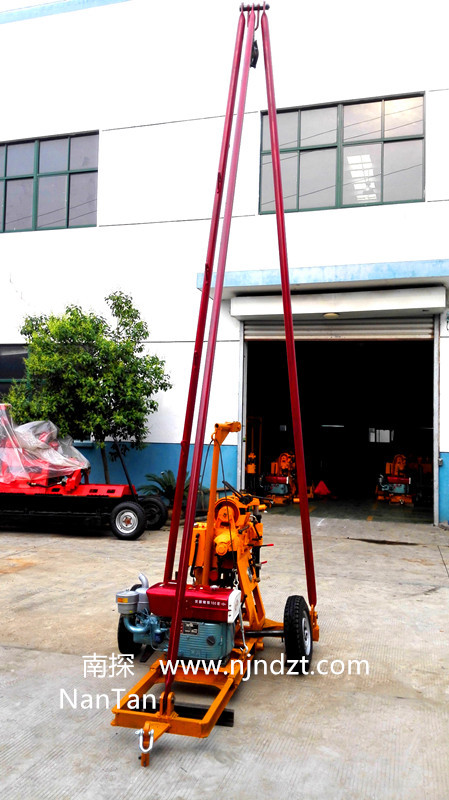

2、钻机可以选择装配底盘及钻塔：T-SJ-3型三脚架钻塔、T2-SJ-3型两轮拖挂三脚架钻塔、T2-SJ-4型可拆卸两轮底盘及人字形钻塔、T4-SJ-4型四轮拖挂底座及人字形钻塔、LP-4T-01-B(A)型履带底盘及人字形钻塔、LP-4T-02-STRZT型履带底盘及人字形全液压起落钻塔、LP-4T-02-B-SST型履带底盘及全液压伸缩式钻塔、LP-4T-02-B-STZDT型履带底盘及折叠式液压钻塔等多种钻机底盘及钻塔，也可以根据用户需求定制。
