XY-1A型系列地质勘探钻机(100高速钻机，150钻机，180钻机）、地勘钻机、地质钻机、工勘钻机、取样钻机

发布时间：2023-03-20 17:22　浏览次数：1661次

XY-1A型系列地质勘探钻机(100高速钻机，150钻机，180钻机）、地勘钻机、地质钻机、工勘钻机、取样钻机

XY-1A型系列钻机是一种具有油压给进的高速轻便钻机。为使本机的适用性更广泛，满足不同用户的需求，推出增加了移机功能的XY-1A（YJ），增加了水泵的XY-1A-4型，增加了移机和水泵的XY-1A-5型钻机。钻机、水泵及柴油机安装在同一底座上。

钻机根据用途既可以取土样、岩芯样，也可以不取芯钻孔（钻孔灌浆、水井等）,或者进行重型动力触探和标贯试验（SPT）、冲击提取不扰动土土壤取样原状土或者沙土取样。是一种多用途液压轻便型钻机。

一、适用范围

1. 本钻机适用于工民建、铁路、水电、交通、桥梁、坝基等建筑物的工程地质勘察;地质岩芯钻探、物理勘察;小型灌浆孔、地热孔、爆破孔、各种混凝土检测孔的钻进;小型水井钻进。
2.转速范围宽并配有高速档，可根据地质的不同选用金钢石、硬质合金及钢粒等钻头进行钻进。
3. 当终孔分别为91mm，75mm和46mm时，额定钻孔深度分别为100m ，150m和180m。最大开孔直径允许为300mm。
 二、钻机特点：
1. 具有油压给进机构，提高了钻进效率，减轻了工人劳动强度。
2. 钻机配有上球卡式夹持机构并带有六方主动钻杆，可实行不停机倒杆，工作效率高，安全可靠。
3. 配有孔底压力表指示压力，便于掌握孔内情况。
4. 手柄集中，操作方便。 5. 钻机结构紧凑，体积小，重量轻，便于解体及搬运，适合于平原和山区工作。

三、 技术参数

1.钻机基本参数

钻孔深度：100,150,180m，最大开孔直径：300mm，终孔直径：91,75,46mm，钻杆直径：42或50mm，钻孔倾角：90-75°，钻机外廓尺寸（L*B*H)：XY-1A：1433*697*1274mm，XY-1A-4：1700*780*1274mm，XY-1A(YJ)：1620*970*1560mm，XY-1A-5：1700*780*1274mm，钻机重量(不包括动力机)：XY-1A：420Kg，XY-1A-4：620Kg，XY-1A(YJ)：620Kg，XY-1A-5：720kg

2.回转器

立轴转速(五档)：1010，790，470，295，140r/min，立轴行程：450mm，立轴空载向上最大移动速度：3m/s，立轴空载向下最大移动速度：4m/s，轴最大给进力：15KN，立轴最大起重力：25KN

3.卷扬机

最大起重量(单绳)：11KN，卷筒转速：121,76,36r/min，筒圆周线速度(二层)：1.05, 0.66, 0.31m/s，卷筒直径：140mm，钢丝绳直径：9.3mm，钢丝绳容量：35m，抱闸直径：252mm，闸带宽度：50mm

4.油泵

型号：YBC-20/125，额定压力：16Mpa，流量：20ml/r，额定转速:1500r/min

5.电动机：型号：Y160M-4，额定功率：11KW，额定转速：1460r/min

6.柴油机：型号：ZS1100，额定功率：12.1KW，额定转速：2200r/min

水泵技术参数（XY-1A-4、XY-1A-5型配置，XY-1A、XY-1A(YJ)型需另配置BW160或200泥浆泵。）

水泵类型: 卧式单缸双作用，最大排量 : 95(77)L/min，最大许用压力 :1.2Mpa，工作压力:0.7Mpa

冲程次数:120(96) 次/min，缸套套直径：80mm，活塞行程: 100mm

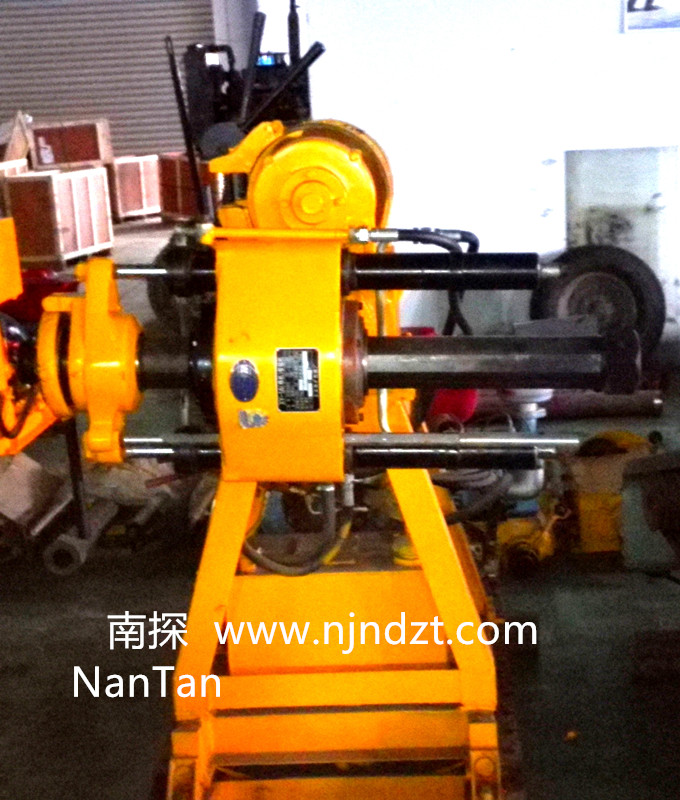

XY-1A(YJ)、XY-1A-5型配置移位装置

移动装置

移动油缸行程：450mm，钻机离开孔口距离：300mm



特别说明：
1、钻机标配柴油机，也可以装配电动机，购买时请说明。

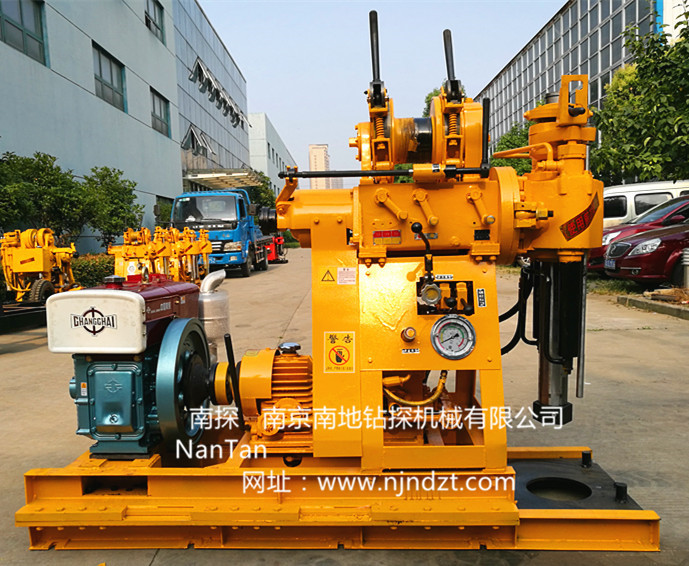

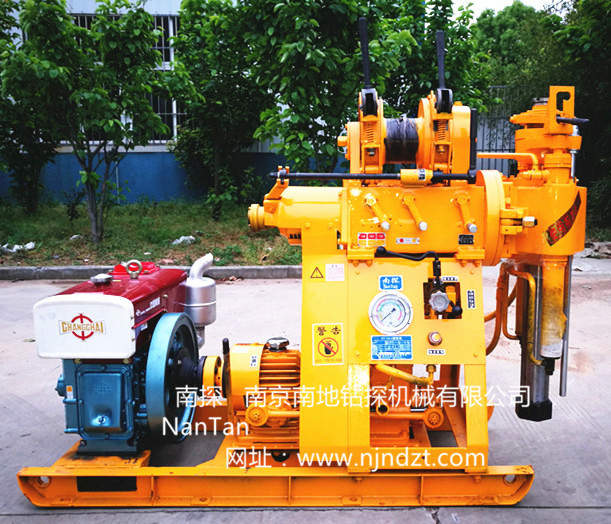

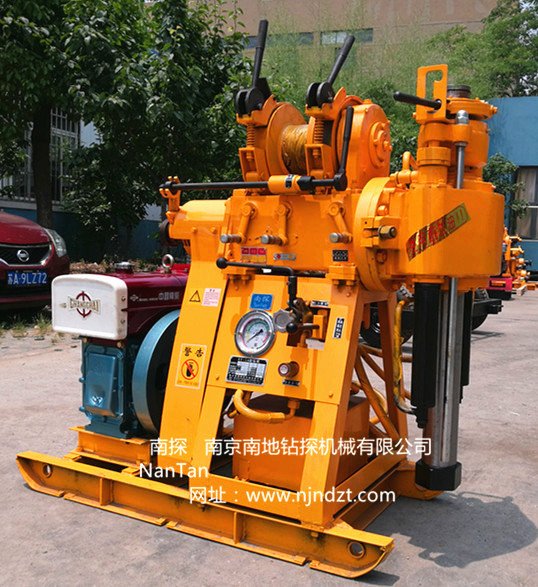

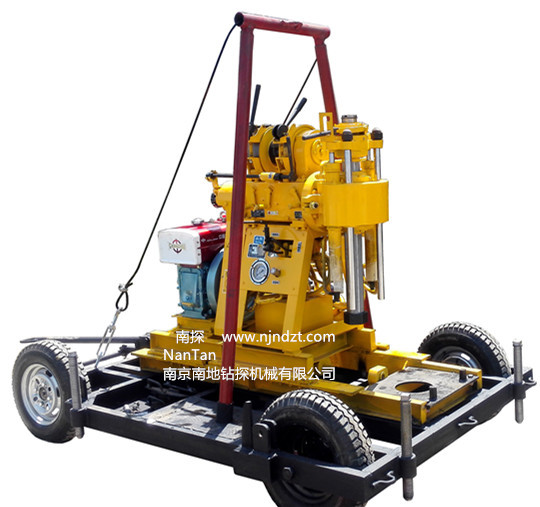

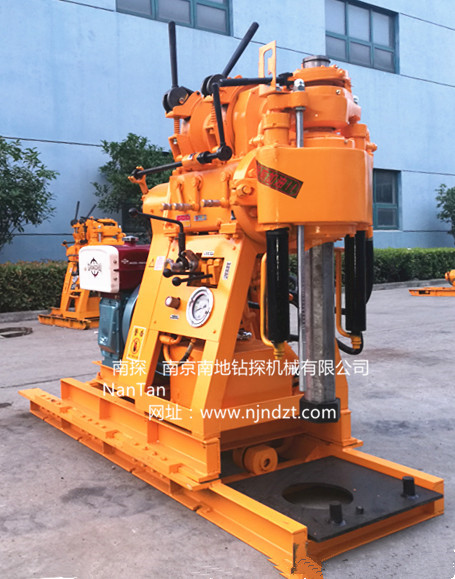

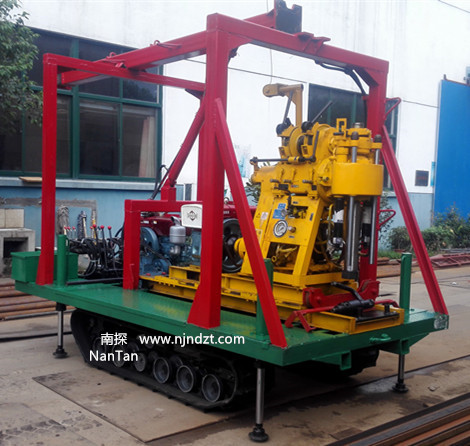

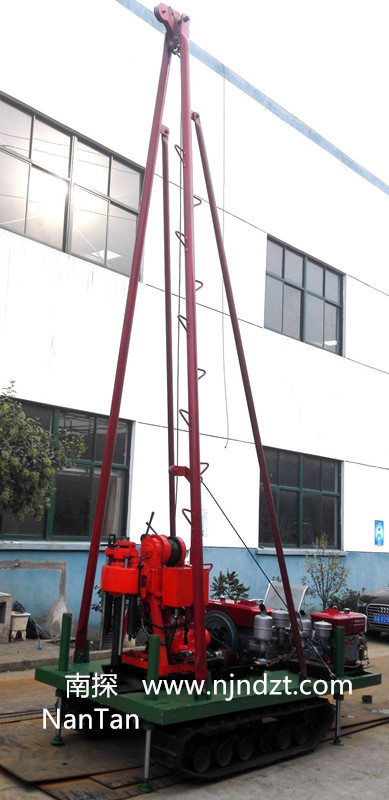

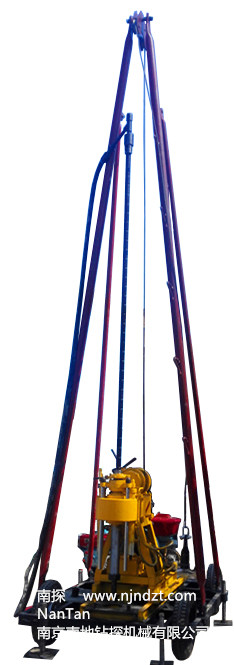

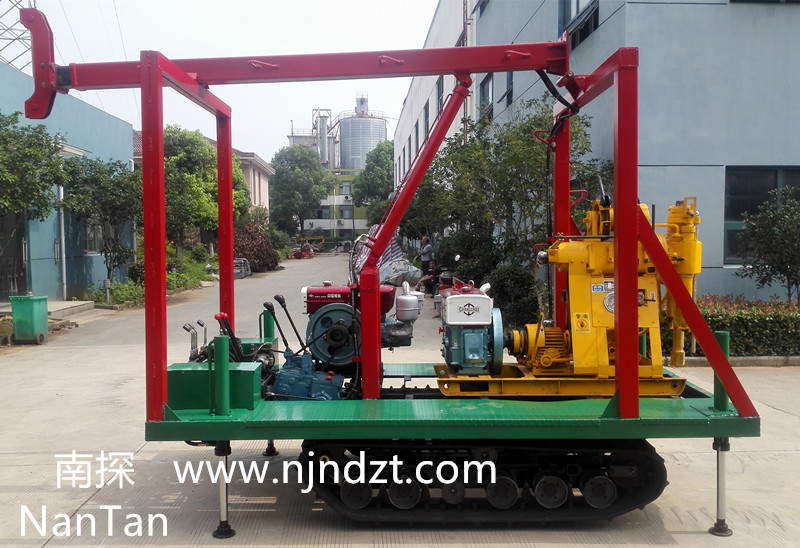

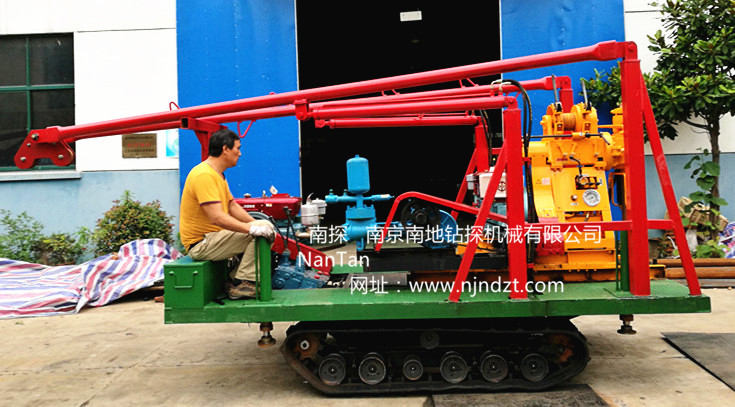

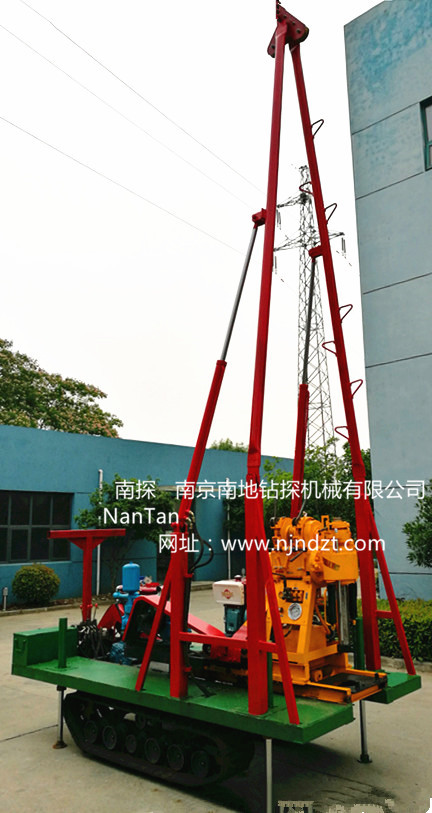

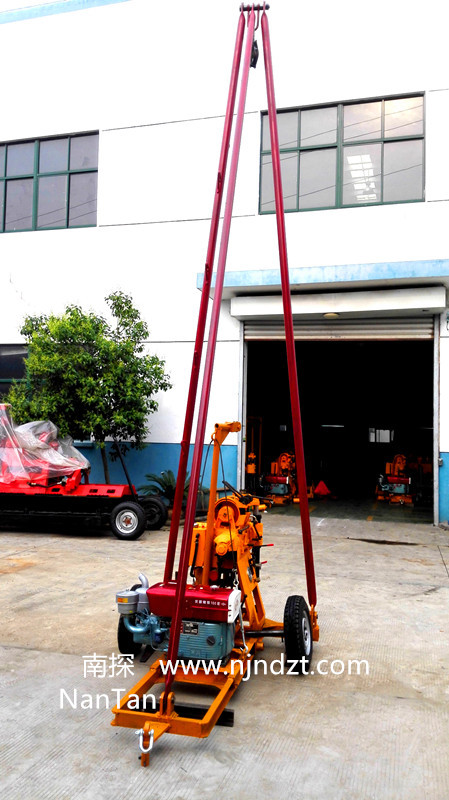

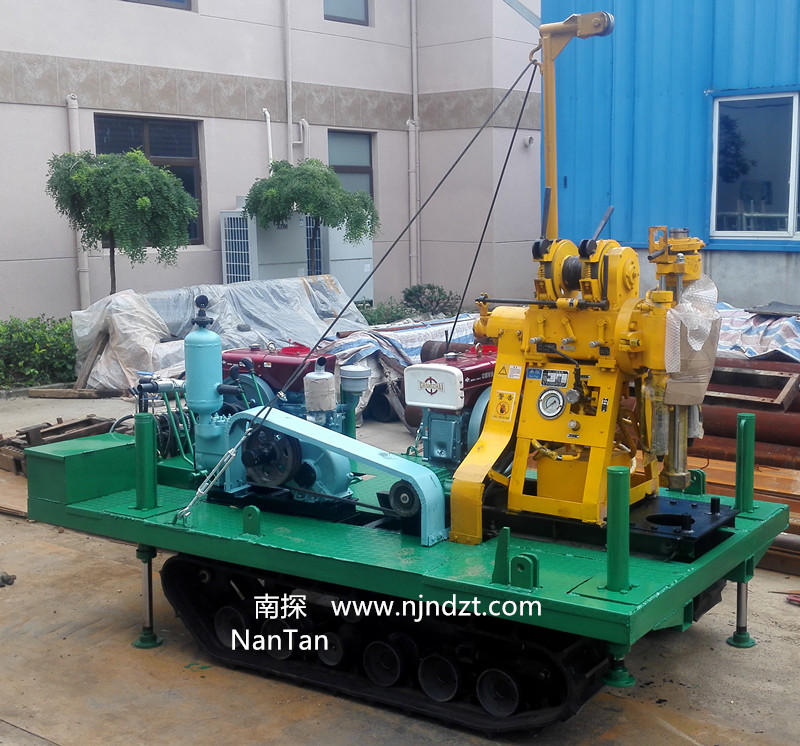

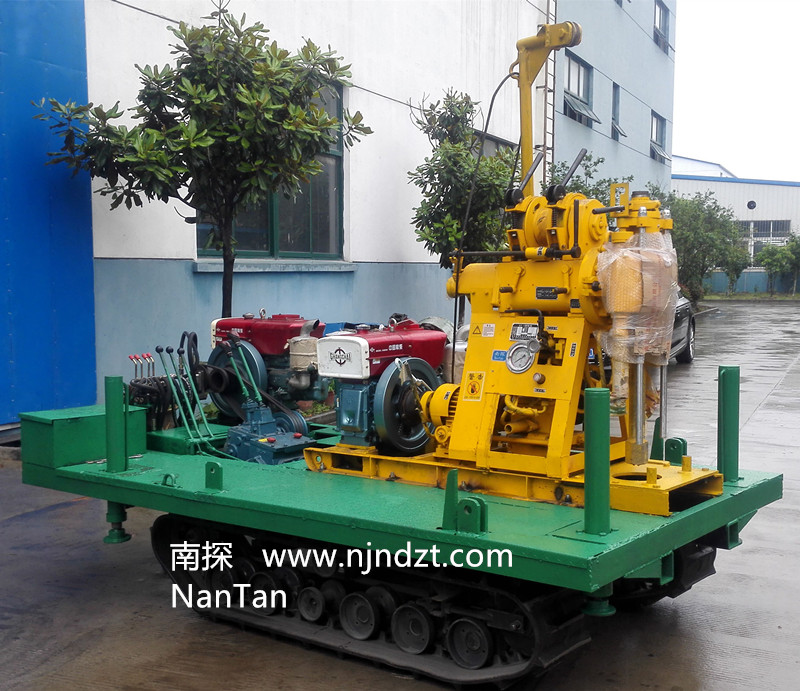

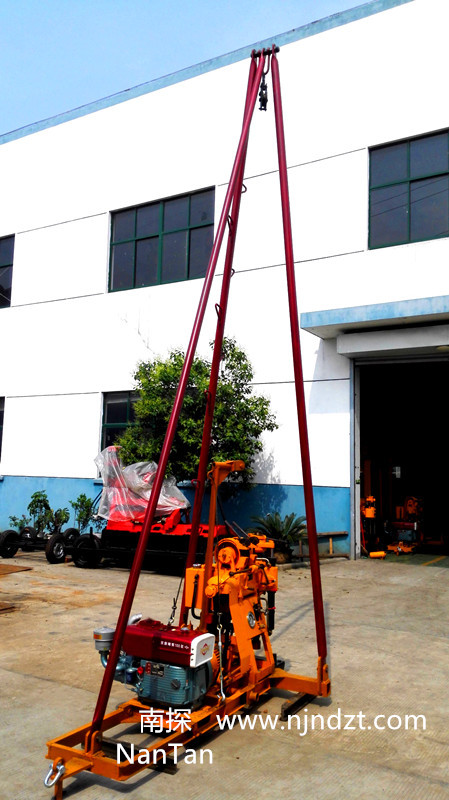

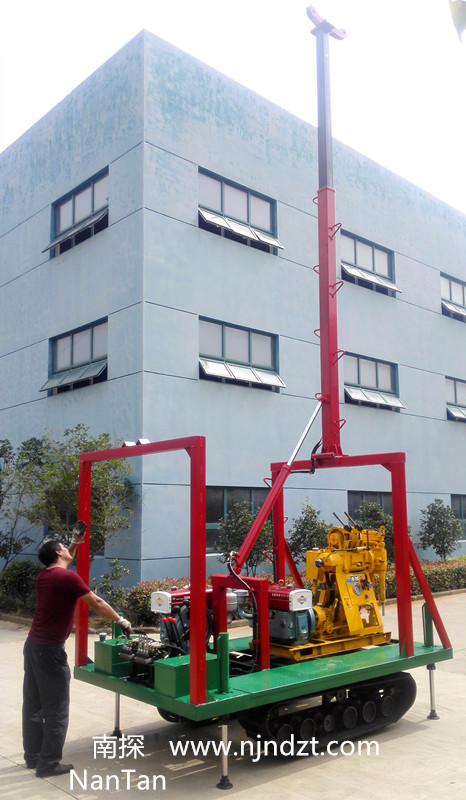

2、建议选配钻机底座及钻塔(根据需求选择一项）：1、T-SJ-3型三角架钻塔；2、T2-SJ-3型两轮拖挂三角架钻塔；3、T-SJ-4型整体底座及四角架钻塔；4、T2-SJ-4型可拆卸两轮底盘及人字形钻塔、5、T4-SJ-4型四轮拖挂底座及四角架钻塔；6、LP-4T-01-A型履带底盘及四角架钻塔；7、LP-4T-01-B型履带底盘及四角架钻塔；8、LP-4T-02--B-STRZT型履带底盘及人字形全液压起落钻塔；9、LP-4T-02-B-STZDT型履带底盘及双塔架折叠式液压钻塔；10、LP-4T-02-B-SST型履带底盘及全液压伸缩式钻塔（高度可调）；11、其它形式底盘及钻塔。备注：型号加-SG型为液压升高型履带底盘（上下卡车）。

3、泥浆泵选配：BW160A、BW200双缸泥浆泵。
