LP-8T-01-ZXT型深孔钻机履带底盘及直斜两用钻塔总成

发布时间：2024-01-12 21:37　浏览次数：144次

LP-8T-01-ZXT型深孔钻机履带底盘及直斜两用钻塔总成

一、适用范围：该履带底盘承载重量达8T,可以装载各种深孔钻机，如：GXY-2、XY-4、XY-42A、XY-44A、XY-5等300-1500m钻机，广泛适用于矿山、隧道、城市、公路、铁路、水电、桥梁、坝基等的工程地质勘察、地质岩芯钻探、物理勘察、大型灌浆孔、爆破孔和空调孔的钻进。可在海滩、河滩、沙地、水田等恶劣环境开展静探作业，结冰道路仍可行走。

二、结构形式

钻机机组由履带底盘、柴油机、液压支腿、钻机、直斜两用钻塔组成，共同组装在一个机架上。钻机可以选择柴油机或电动机、履带底盘及液压支腿由独立柴油机带动、互不干涉。

该总成装有大型联合收割机橡胶履带行走机构和行走操纵系统，配套柴油机、钻机横梁、4组大液压油缸调平衡支撑腿、工作平台和直斜两用钻塔系统（2组主塔腿、2组付塔腿、直斜两用起落塔装置、双滑轮天车、多组主付腿横拉支撑、斜塔可调节支撑腿）组成。该系列产品行走平稳，转向灵活，采用几型高架底盘，野外通过性能好。

技朮规格

橡胶履带底盘：履带（宽×节距×节数） 500mm×90 mm×65

钻塔： 9米（7-10米可选择）。

外形尺寸(长*宽*高） 4800 * 2260 *2550(mm)

履带底盘动力系统：1115柴油机

重量（不含钻机、钻塔） 3550(kg)

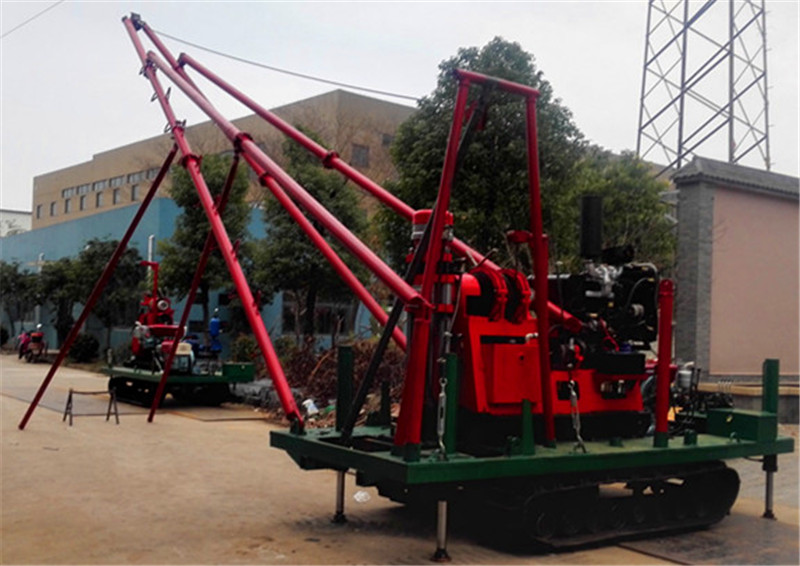

备注：图示仅仅展示了直斜两用钻塔，横拉支撑系统没有安装。
