LP-6T-02-STZDT型深孔钻机履带底盘及折叠式全液压起落钻塔

发布时间：2024-01-12 21:31　浏览次数：164次

LP-6T-02-STZDT型深孔钻机履带底盘及折叠式全液压起落钻塔

一、适用范围：该履带底盘承载重量达6T,可以装载各种深孔钻机，如：GXY-200B、GXY-2、GXY-2B、XY-4等250-1000m钻机，广泛适用于矿山、隧道、城市、公路、铁路、水电、桥梁、坝基等的工程地质勘察、地质岩芯钻探、物理勘察、大型灌浆孔、爆破孔和空调孔的钻进。可在海滩、河滩、沙地、水田等恶劣环境开展静探作业，结冰道路仍可行走。

二、结构形式

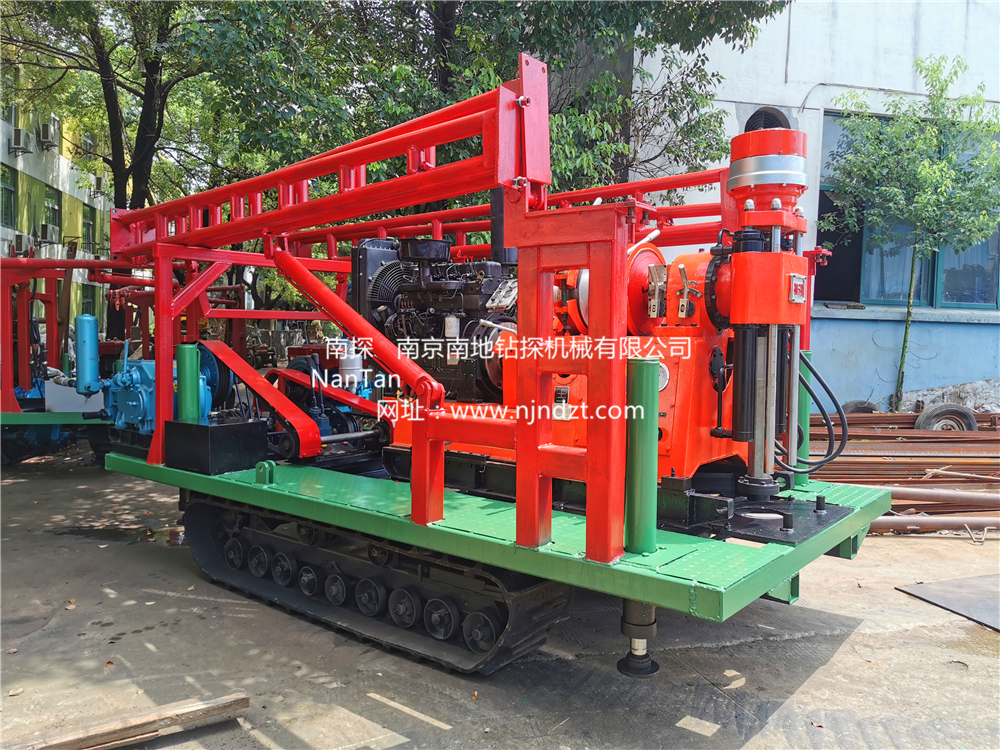

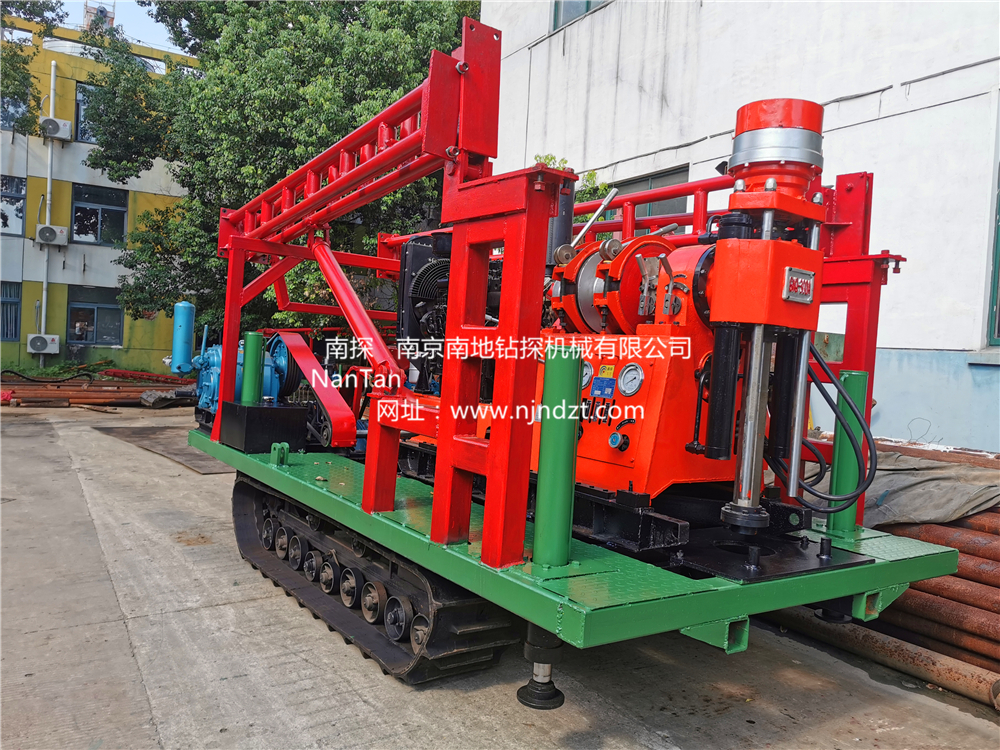

钻机机组由履带底盘、柴油机、升高型液压支腿、钻机、折叠式液压起落钻塔组成，共同组装在一个机架上。钻机可以选择柴油机或电动机、履带底盘及液压支腿由独立柴油机带动、互不干涉。

该总成装有大型联合收割机橡胶履带行走机构和行走操纵系统，配套柴油机、钻机横梁、4组大液压油缸调平衡支撑腿、工作平台和折叠式液压自动起落钻塔组成。该系列产品行走平稳，转向灵活，采用几型高架底盘，野外通过性能好。


技朮规格

1、橡胶履带底盘：

履带（宽×节距×节数）:450mm×90 mm×58

2、变速箱1400型；3、钻塔： 8米。

4、外形尺寸(长*宽*高）：4200 * 1900 *2500(mm)

5、履带底盘动力系统：1115柴油机

6、重量（不含钻机） 3300(kg)
