AY-13型钻塔

发布时间:2024-01-12 20:52 浏览次数:135

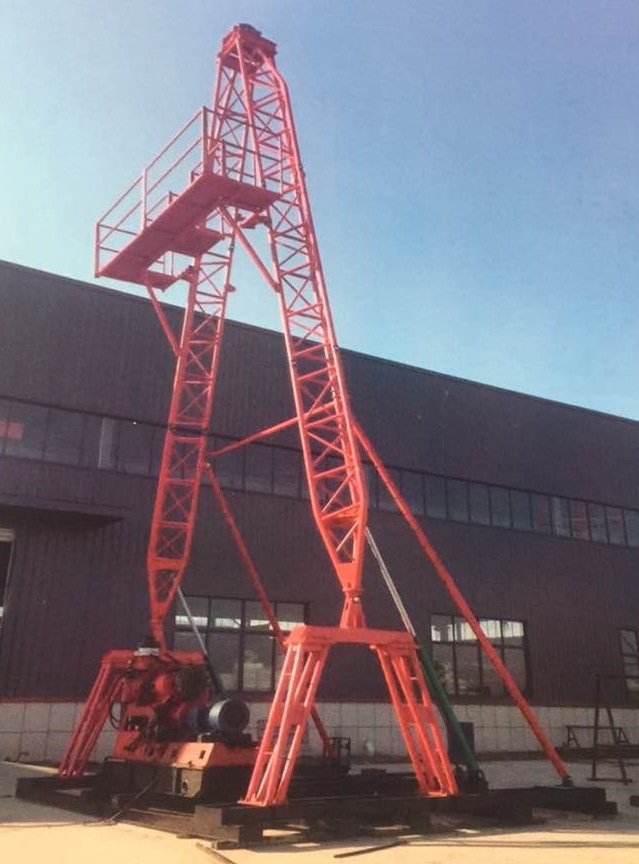

AY-13型钻塔可配套各种水井钻机和XY系列岩心钻机垂直、斜孔的施工。其特点为设计除具有承载能力较大、结构合理、液压起塔安全可靠,拆装、搬运成本低等特点外,最显著特点一是塔脚跨度大(5米),操作钻机空间大;二是塔身下塔腿连接铰链高于底座底梁2.3米,从而在钻机左右摆放时下塔腿不影响钻机前后移车,钻机动力部分可移至腿支撑内裆中。也使得斜孔钻进和提钻过程中天车、回转、井孔达到三点一线,大大提高了定向井孔施工的精准度及安全。

主要技术参数:

钻塔型号

AY13

钻塔正常负荷

200KN

钻塔最大负荷

直孔250KN   斜孔200KN

钻塔有效高度

13m

二层台高度

8.3m

天车轮数量

2个

上部最小跨度

500mm

踏脚跨度

5m

底座外廓尺寸

5*6m

重量

4100kg
