XY-1A-L-02-B-SST型系列履带钻机及全液压起落钻塔（180米高速钻机）

发布时间：2023-03-20 17:18　浏览次数：526次

XY-1A-L-02-B-SST型履带钻机系列及伸缩式全液压钻塔（XY-1A-4-L-02-B-SST、XY-1A（YJ）-L-02-B-SST、XY-1A-5-L-02-B-SST）

一、结构形式

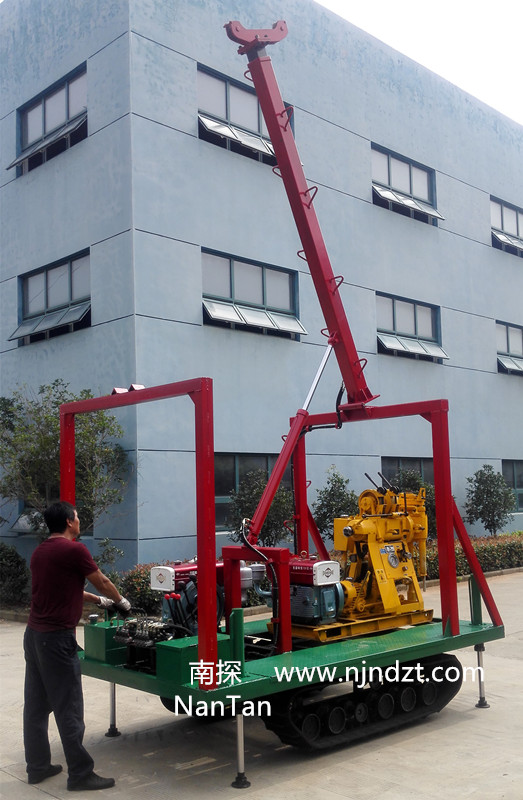

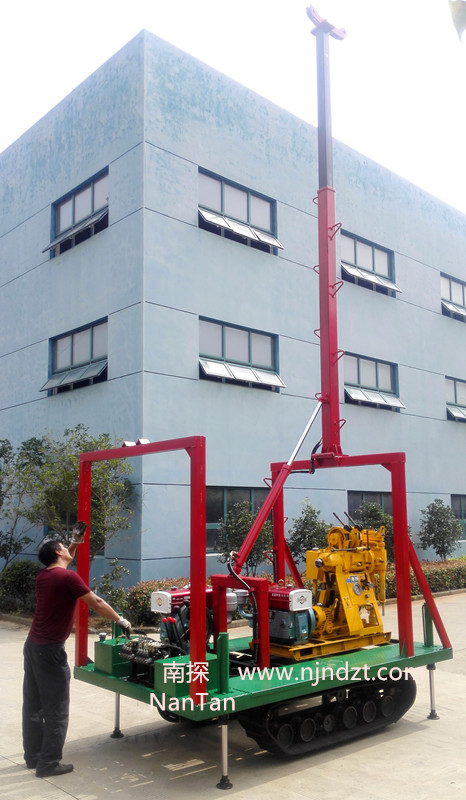

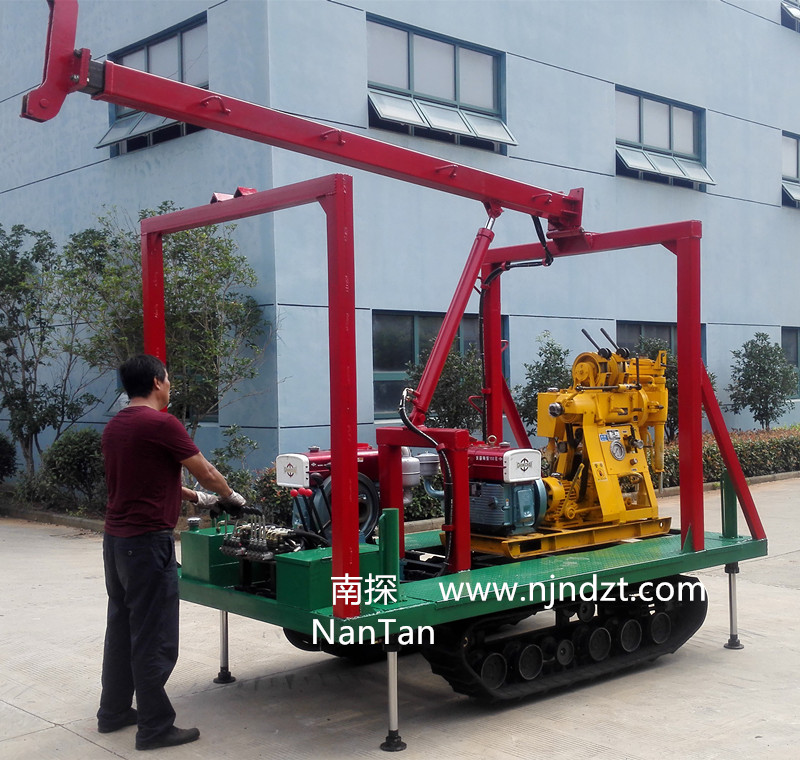

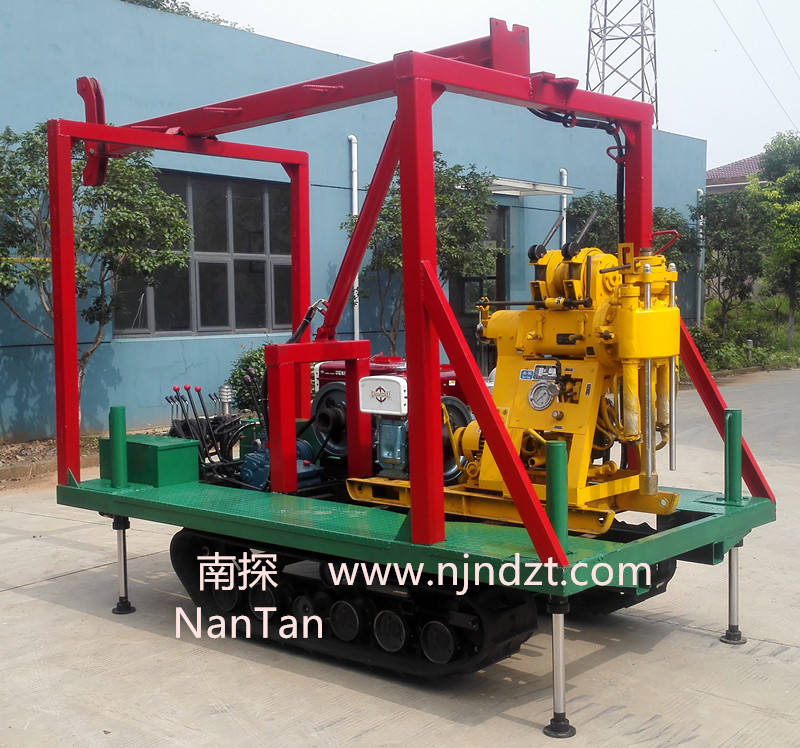

XY-1A-L-02-B-SST型履带钻机是将橡胶履带底盘、动力（柴油机或电机）、XY-1A型钻机（或XY-1A-4、XY-1A（YJ）、XY-1A-5）、钻机平台、液压支撑腿系统、全自动伸缩式液压起落架、水泵等共同组装在一个机架上。钻机一个动力（柴油机或电机），橡胶履带底盘、泥浆泵一个动力（柴油机或电机）带动，互不干扰，避免单动力变换负荷造成磨损影响施工。

该机型具有爬坡能力强、钻进和行走稳定可靠、载重质量大等优点，广泛适用于公路、铁路、水电、桥梁、坝基等的工程地质勘察、地质岩芯钻探、物理勘察、小型灌浆孔、爆破孔、水井孔和空调孔的钻进。

该钻机是适应新型市场需求不可多得的理想设备之一。可在海滩、河滩、沙地、水田等恶劣环境开展静探作业，结冰道路仍可行走。

二、主要特点

1、该钻机装有橡胶履带行走机构，经分动箱齿轮驱动履带变速箱，爬坡能力强，使整机装卸、搬迁极为方便，由于是橡胶履带对地面无破坏，所以该钻机在城市中施工带来方便。

2、大大减轻工人劳动强度，提高效率。

3、起、落塔为液压操纵、方便可靠。

4、钻机、水泵、塔架一体，搬家方便快捷，可自行上下汽车。搬家时钻杆钻具等一切东西均可放在履带底盘上一次运走。

三、橡胶履带底盘及钻塔技术规格

理论速度前进档（Km/h）0.9、2.0、2.7、3.2、8.3、13

倒档（Km/h） 0.9、2.1，额定载重质量（T）4.0

额定爬坡度（度）上坡35，下坡35，最小离地间隙（mm）〉200

履带型号（mm）350*90*48

履带节距（mm）90，履带轴中心距（mm）1630

履带驱动轮轴距（mm）1100

履带接地长度（mm）1300，接地压强（kPa）<35

钻塔高度：7m(5-7m自动调节）

四、传动系统

传动方式经分动箱齿轮传动，转向方式单边制动差速转向，离合器型式为二片常结合摩擦片。变速箱采用经改良后的ZD-21-01-B新型专用变速箱，操纵方式双操作杆操纵。

五、整机外形尺寸(长*宽*高） 3000×1700×2500(mm)

    六、整机重量 2600(kg)

钻机介绍（Introduction）：XY-1A型钻机是一种具有油压给进的高速轻便钻机。为使本机的适用性更广泛，满足不同用户的需求，推出增加了移机功能的XY-1A（YJ），增加了水泵的XY-1A-4型，增加了移机和水泵的XY-1A-5型钻机。钻机、水泵及柴油机安装在同一底座上。
  一、适用范围
1. 本钻机适用于工民建、铁路、水电、交通、桥梁、坝基等建筑物的工程地质勘察;地质岩芯钻探、物理勘察;小型灌浆孔、地热孔、爆破孔、各种混凝土检测孔的钻进;小型水井钻进。
 2.转速范围宽并配有高速档，可根据地质的不同选用金钢石、硬质合金及钢粒等钻头进行钻进。
3. 当终孔分别为75mm和46mm时，额定钻孔深度分别为100m 和180m。最大开孔直径允许为150mm。
二、钻机特点：
1. 具有油压给进机构，提高了钻进效率，减轻了工人劳动强度。
2. 钻机配有上球卡式夹持机构并带有六方主动钻杆，可实行不停机倒杆，工作效率高，安全可靠。
3. 配有孔底压力表指示压力，便于掌握孔内情况。
4. 手柄集中，操作方便。

5. 钻机结构紧凑，体积小，重量轻，便于解体及搬运，适合于平原和山区工作。

三、 技术参数

1.钻机   钻孔深度：180、150、100m；终孔直径：46、75、91mm；最大开孔直径：200 mm，

         钻杆直径：42、50 mm   钻孔倾角：90-75°

钻机外廓尺寸（L×B×H): XY-1A：1433*697*1460mm   XY-1A-4：1700*780*1460 mm

                        XY-1A(YJ)：1620*970*1560 mm   XY-1A-5：1800*970*1600 mm

钻机重量(不包括动力机)   XY-1A：420 Kg   XY-1A-4：620 Kg  XY-1A(YJ)：620 Kg  XY-1A-5：720kg

2.回转器  立轴转速(五档)：1010,790,470,295,140 r/min    立轴行程：450 mm

  立轴空载向上最大移动速度：3 m/s     立轴空载向下最大移动速度 ：4 m/s

   立轴最大给进力：15 KN     立轴最大起重力：25 KN

3.卷扬机    最大起重量(单绳)：11 KN     卷筒转速：121,76,36 r/min

  卷筒圆周线速度(二层)：1.05, 0.66, 0.31 m/s   卷筒直径：140 mm    钢丝绳直径：9.3 mm

  钢丝绳容量：35 m     抱闸直径：252 mm      闸带宽度：50 mm

4.油泵   型号：YBC-20/125   额定压力：12.5 Mpa  流量：20 ml/r   额定转速；1500 r/min

5.电动机      型号：Y160M-4    额定功率：11 KW    额定转速：1460 r/min

6.柴油机     型号：S1100  额定功率：12.1KW    额定转速：2200 r/min

水泵技术参数（XY-1A-4、XY-1A-5型配置，XY-1A、XY-1A(YJ)型需另配置BW160或200泥浆泵。）

2   水泵类型: 卧式单缸双作用  最大排量 : 95(77)L/min，最大许用压力 :1.2Mpa，工作压力:0.7Mpa

3   冲程次数:120(96) 次/min，缸套套直径 : 80mm，活塞行程: 100mm

XY-1A(YJ)、XY-1A-5型配置移位装置

移动装置

移动油缸行程：450mm，钻机离开孔口距离：300mm

注:.本钻机动力标准配备柴油机,也可配备电动机,需由用户订货时提出.


用户选择：为使本机的适用性更广泛，满足不同用户的需求，推出增加了移机功能的XY-1A（YJ），增加了水泵的XY-1A-4型（钻机、水泵、柴油机装配在同一底座上），增加了移机和水泵的XY-1A-5型（钻机、水泵、柴油机装配在同一底座上）。
